产品特性
全国产化

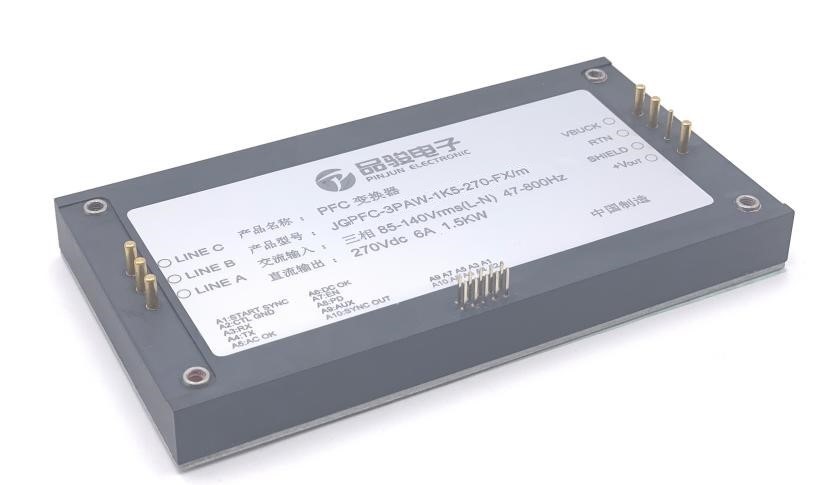

三相115Vrms交流输入PFC模块
全数字控制,穿透式全国产化器件
自适应45~800Hz宽输入频率范围
270v主路VOUT输出,200V VBuck
1500w连续输出功率(散热基板温度100℃)
1800w连续输出功率(散热基板温度85℃)
94.5%的转换率(115Vrms L-N,400H在,1.5KW)
极低的输入浪涌电流
最小输出电容:VBUCK输出100µF;+VOUT输出100µF
支持全载启动
极低的谐波和低至2.5%的THD性能
功率因数达到0.99 @400Hz/1.5kW
紧凑的全砖尺寸:
63.1mm x 119mm x 13mm
工作壳体温度范围:
i: -40 ~ 85℃
e: -40 ~ 100℃
s/m: -55 ~ 100℃
性能规格(at TA=+25℃)

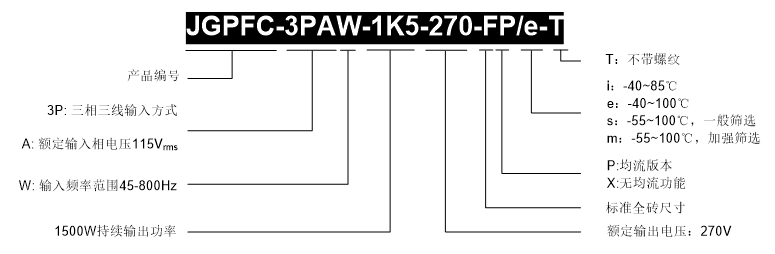

产品命名规则
封装尺寸
单位:毫米【英寸】
精度:x.x±0.5mm[0.02in],x.xx±0.25mm[0.01],除非特别注明

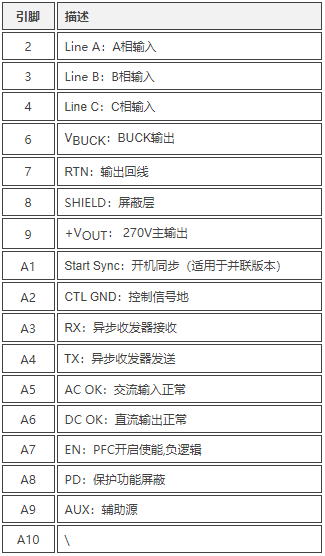

引脚定义
