产品特性

• 三相115Vrms交流输入PFC模块

• 自适应45~800Hz宽输入频率范围

• 270V 主路Vout输出

• 200V VBuck

• 1500W连续输出功率（散热基板温度100℃）

1800W连续输出功率（散热基板温度85℃）

• 94.5%的转换效率（115Vrms L-N, 400Hz, 1.5KW）

• 极低的输入浪涌电流

• 最小输出电容

VBUCK输出100µF

+VOUT输出100µF

• 功率密度高达252W/inch3

• 支持全载启动

• 极低的谐波和低至2.0%的THD性能

• 功率因数达到0.99 @400Hz/1.5kW

• 紧凑的全砖尺寸：

63.1mm x 119mm x 13mm

2.49in x 4.69in x 0.51in

• 工作壳体温度范围：

i: -40 ~ 85℃

s/m： -55 ~ 100℃

• 满足军规标准:

GJB 150A、GJB 151B、GJB 181A、GJB 181B

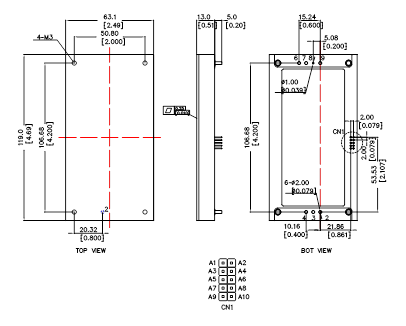

封装尺寸

单位: 毫米[英寸]

公差: x.x ±0.5mm[0.02in],x.xx ±0.25mm[0.01in]，除非特别注明。

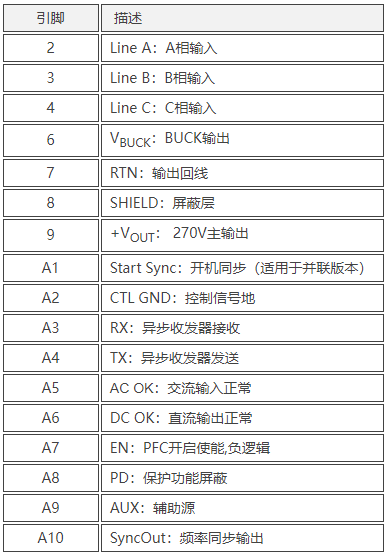

引脚定义
