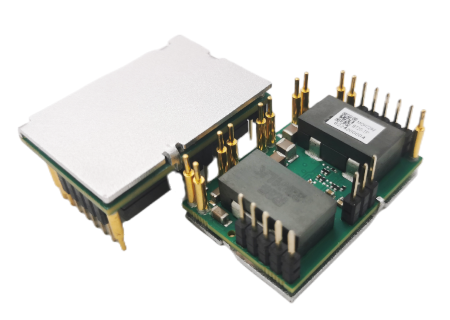

| 产品特性
38.6 mm x 25.9 mm x 10.1 mm (GJQH7292BT2x) 38.6 mm x 25.9 mm x 12.0 mm (GJQH7292BT2x-TP)
|
性能规格(at TA=+25℃)
| 产品型号 | 输入电压范围(V) | 输出 | 转换效率(%) | |||
| 电流(A) | 调节范围(V) | 调整率 | ||||
| 源 (%) | 负载(%) | |||||
| GJQH7292BT2 | 8~14 | 60 | 0.6~6.5 | 0.5 | 0.5 | 95 |

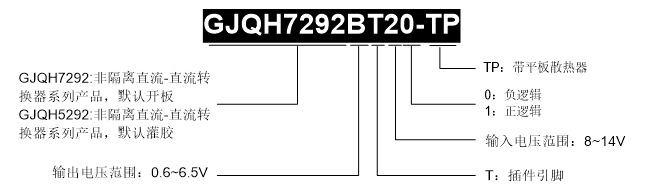

产品命名规则

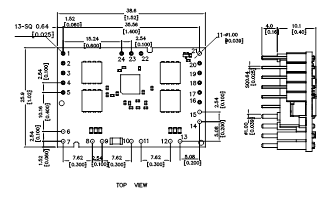

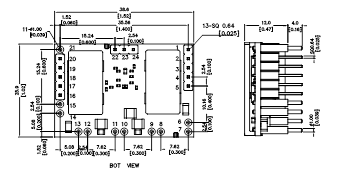

封装尺寸、引脚定义
数据单位：毫米(英寸)
公差：x.xx毫米 ±0.5毫米 (x.xx英寸 ±0.02英寸)
x.xxx毫米 ±0.25毫米 (x.xxx英寸±0.01英寸)
GJQH7292BT2x | 引脚 | 功能描述 |
| 1 | PHASE: 相位可编程引脚 | |
| 2 | PG: Power Good指示引脚 | |
| 3 | COMP: 电流比较器和误差放大器补偿引脚 | |
| 4 | AGND: 模块内部模拟地，与公共地相连接 | |
| 5 | CLKIN: 开关频率同步引脚 | |
| 6，7，14，15 | VIN: 正输入电压电源节点参考公共地 | |
| 8，9，12，13 | GND: 负输入输出公共地 | |
| 10，11 | VOUT: 正输出电压电源节点参考公共地 | |
GJQH7292BT2x-TP | 16 | RS-: 输出负远端采样 |
| 17 | RS+: 输出正远端采样 | |
| 18 | TRIM: 输出电压设定，通过电阻与GND连接 | |
| 19 | CLKOUT: 时钟信号输出引脚 | |
| 20 | SS: 外部软启动电压引脚 | |
| 21 | EN: 远端控制 | |
| 22 | SCL: 串行总线时钟引脚 | |
| 23 | SDA: 串行总线数据输入和输出 | |
| 24 | ADDR: I2C接口地址引脚 |
