| 产品特性
|
性能规格(at TA=+25℃)
| 产品型号 | 输入电压范围(V) | 输出 | 转换效率(%) | |||
| 电流(A) | 调节范围(V) | 调整率 | ||||
| 源 (%) | 负载(%) | |||||

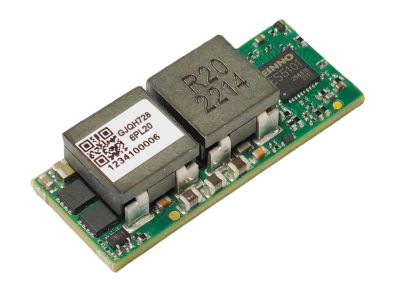

| GJQH7286PL2x | 4.5~14 | 60 | 0.6~2.0 | 0.5 | 0.5 | 91 |
产品命名规则
封装尺寸、引脚定义
数据单位：毫米(英寸)
公差：x.xx毫米 ±0.5毫米 (x.xx英寸 ±0.02英寸)；x.xxx毫米 ±0.25毫米 (x.xxx英寸±0.01英寸)。
GJQH7286PL2x | 引脚 | 功能描述 |
| 1 | NA | |
| 2 | NA | |
| 3 | NA | |
| 4 | PG: Power Good指示引脚 | |
| 5 | VIN: 正输入电压 | |
| 6,9，17 | GND: 负输入输出公共地 | |
| 7 | SYNC: 开关频率同步引脚 | |
| 8 | TRACK: 输出电压跟踪控制 | |
| 10 | VOUT: 正输出电压 | |
GJQH7286PL2x-A | 11 | TRIM: 输出电压设定 |
| 12 | RS+: 输出正远端采样 | |
| 13 | SHARE: 均流引脚 | |
| 14 | RS-: 输出负远端采样 | |
| 15 | NA | |
| 16 | NA | |
| 18 | AGND: 模块模拟地，内部与公共地相连接 | |
| 19 | EN:远端控制使能（默认悬空输出开启） | |
| 20 | 5V: 内部辅助5V(最大承载电流100mA)（GJQH7286PL2x-A特有） | |
| 21 | SS: 外部软起引脚(输出启机时间控制）（GJQH7286PL2x-A特有） |
