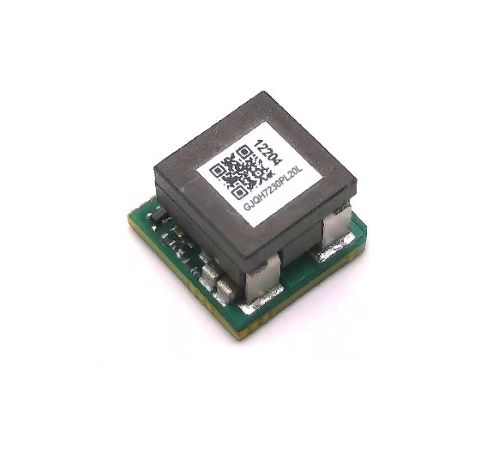

| 产品特性
L: 0.8-1.8 V W: 1.8-5.0 V
(0.48 in x 0.48 in x 0.29 in)
|
性能规格(at TA=+25℃)
| 产品型号 | 输入电压范围(V) | 输出 | 转换效率(%) | |||
| 电流(A) | 调节范围(V) | 调整率 | ||||
| 源(%) | 负载(%) | |||||
| GJQH7230PL2xL | 4.5~14 | 6 | 0.8~1.8 | 1 | 1 | 94 |
| GJQH7230PL2xW | 4.5~14 | 6 | 1.8~5.0 | 1 | 1 | 97.5 |

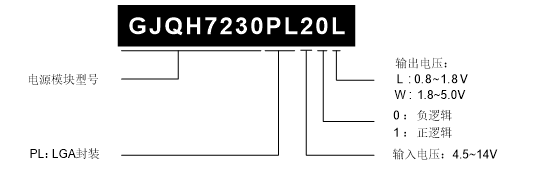

产品命名规则
封装尺寸、引脚定义
数据单位为：毫米(英寸)
公差：x.xx毫米 ±0.5毫米 (x.xx英寸 ±0.02英寸)
x.xxx毫米 ±0.25毫米 (x.xxx英寸±0.01英寸)
| 引脚 | 功能描述 |
| 1 | EN: 远端控制 | |
| 2 | VIN: 正输入电压电源节点参考公共地 | |
| 3 | GND: 公共地 | |
| 4 | VOUT: 正输出电压电源节点参考公共地 | |
| 5 | SNS+:输出正远端采样 | |
| 6 | TRIM: 输出电压设定，通过电阻与 Pin13连接 | |
| 7 | GND: 公共地 | |
| 8,9 | NA: 无连接 | |
| 10 | PGD: 输出电源良好 | |
| 11 | NA: 无连接 | |
| 12 | SNS-:输出负远端采样 | |
| 13 | AGND: 模块内部模拟地, 不与公共地相连接 | |
| 14,15,16,17 | NA: 无连接 |
