| 产品特性
i: -40~85℃ e: -40~100℃ s/m: -55~100℃ |
性能规格(at TA=+25℃)
| 型号 | 输入 | 输出功率（W） | 输出 | 效率 (%) | ||
| 电压（VAC） | 频率（Hz） | 设定点(V) | 调整率 (V) | |||
| JSPS-1PBN-325-012-H | 176~264 | 47~63 | 325 | 12 | ±2% | 89 |

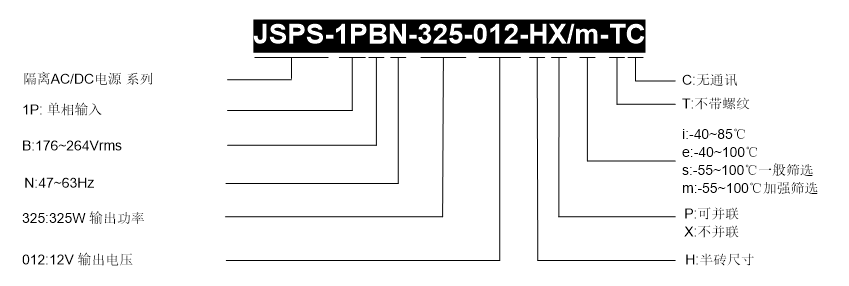

产品命名规则

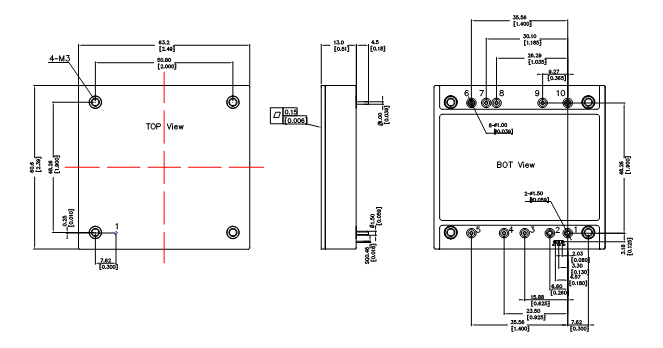

封装尺寸、引脚定义
单位: 毫米[英寸]
精度: x.x ±0.5mm[0.02in],x.xx ±0.25mm[0.01in]，除非特别注明
| ||
| 引脚说明 | ||
| 1 | VOUT+ | 直流输出正 |
| 2 | VOUT- | 直流输出负 |
| 3 | L1 | 交流输入Line1 |
| 4 | /PFC_ EN | 开关使能引脚 |
| 5 | L2/N | 交流输入Line2/Neutral |
| 6 | /AC_GD | 负逻辑AC_GD信号，参考HU- |
| 7 | /LD_EN | 负逻辑LD_EN信号，参考HU- |
| 8 | AUX+ | 辅助源输出，参考HU- |
| 9 | HU- | 保持电容电压负 |
| 10 | HU+ | 保持电容电压正 |
| A1,A2 | RSV | 保留，悬空（内部通讯及程序烧录） |
| A3 | SYNC_START | 同步启动PIN,并联用，非并联时可悬空 |
