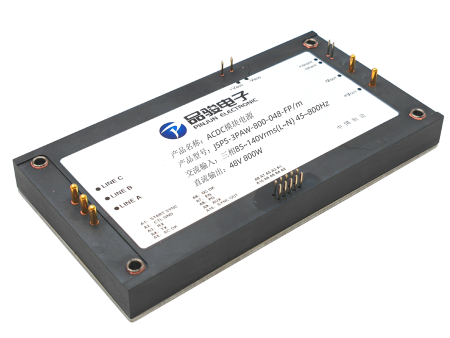

| 产品特性
63.1mm x 119mm x 13mm 2.49in x 4.69in x 0.51in
i: -40 ~ 85℃ e: -40~100℃ s/m: -55 ~ 100℃ |
性能规格(at TA=+25℃)
| 型号 | 输入范围(Vrms, L-N) | 输出功率(W) | 输出 | |
| 设定点(V) | 效率(%) | |||
| JSPS-3PAW-800-048-F | 85~140 | 800 | 48 | 93 |
备注1： 85~100Vrms输出功率会降额，请勿在此区间负载带满功率。85Vrms对应的输出功率约300W。

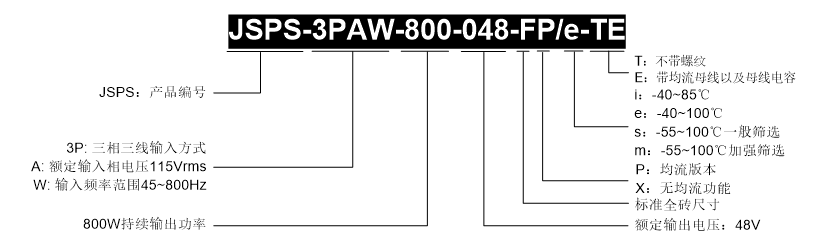

产品命名规则

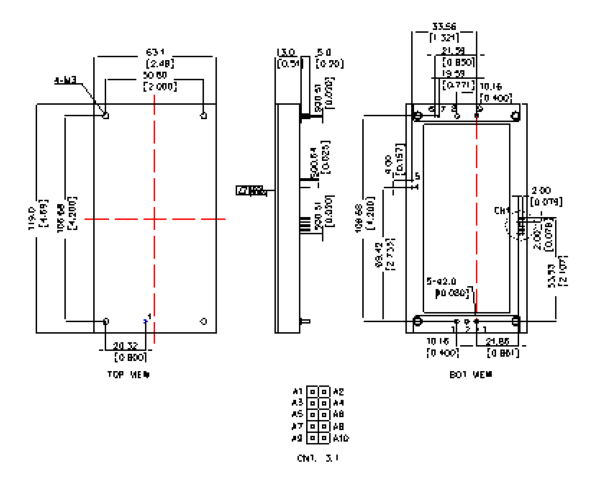

封装尺寸、引脚定义
单位: 毫米[英寸]
精度: x.x ±0.5mm[0.02in],x.xx ±0.25mm[0.01in]，除非特别注明。
| 引脚 | 描述 |
| 1 | A相输入 | |
| 2 | B相输入 | |
| 3 | C相输入 | |
| 4 | MIDBUS+ | |
| 5 | MIDBUS- | |
| 6 | +Ishare（见备注3） | |
| 7 | -Ishare （见备注3） | |
| 8 | -VOUT输出 | |
| 9 | +VOUT输出 | |
| A1 | 同步启机 | |
| A2 | 控制信号地 | |
| A3 | 异步收发器接收 | |
| A4 | 异步收发器发送 | |
| A5 | AC OK交流输入正常 | |
| A6 | DC OK直流输出正常 | |
| A7 | PFC EN,PFC开启 | |
| A8 | PD保护功能屏蔽 | |
| A9 | 3.3V辅助源 | |
| A10 | Sync Out频率同步输出 |
备注2：Pin4，Pin5为PFC中间母线电压，电压约为200V。
备注3：均流时将不同模块的Pin6， Pin7以及A1（同步启动）也连在一起，不做均流时Pin6、Pin7悬空。
