| 产品特性
GJQH54035HT29R-P：35V ~120V GJQH55035HT29R-P：35V ~160V
GJQH54035HT29R-P：94% GJQH55035HT29R-P：93%
61.0mm x 58.4mm x 17mm
|
性能规格(at TA=+25℃)
| 型号 | 输入电压范围(V) | 输出 | 转换效率（%） | |||
| 功率(W) | 电压(V) | 调整率 | ||||
| 负载 (%) | 源 (%) | |||||
| GJQH54035HT29R-P | 35~120 | 1000 | 29 | 1 | 1 | 94 |
| GJQH55035HT29R-P | 35~160 | 1000 | 29 | 1 | 1 | 93 |

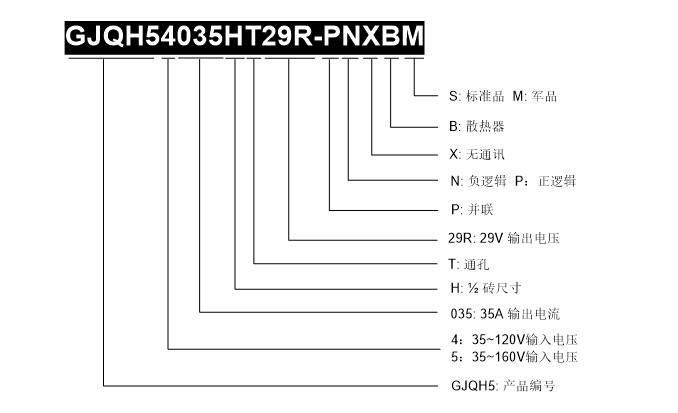

产品命名规则

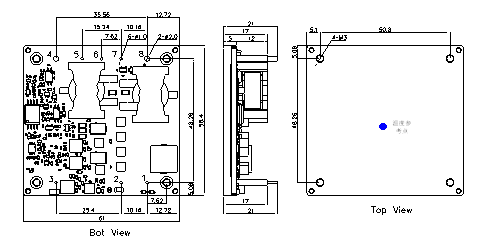

封装尺寸、引脚定义
单位：毫米 [英寸]
误差：x.x ±0.5mm [x.xx in. ±0.02in.]， x.xx ±0.25mm [x.xxx in. ±0.010 in.] 除非有特别注明。
| 引脚 | 名称 | 功能 |
| 1 | VIN+ | 输入正 | |
| 2 | EN | 使能 | |
| 3 | VIN- | 输入负 | |
| 4 | VOUT- | 输出负 | |
| 5 | Sen- | 输出补偿负 | |
| 6 | Trim | 输出调节 | |
| 7 | Ishare | 均流 | |
| 8 | VOUT+ | 输出正 |
