| 产品特性
i: -40 ~ 85℃ e: -40 ~ 100℃ s/m: -55 ~ 100℃ |
性能规格(at TA=+25℃)
| 型号 | 输入电压范围(V) | 输出 | 效率(%) | |||
| 输出功率(W) | 输出电压（V) | 调整率 | ||||
| 线性(%) | 负载(%) | |||||
| GJQH61150ET050 | 9 ~ 40 | 150 | 5 | ±0.5 | ±0.5 | 92 |
| GJQH61150ET120 | 9 ~ 40 | 150 | 12 | ±0.5 | ±0.5 | 93 |
| GJQH61150ET280 | 9 ~ 40 | 150 | 28 | ±0.5 | ±0.5 | 91.5 |

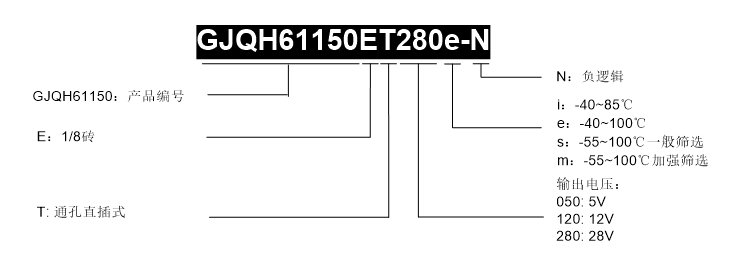

产品命名规则

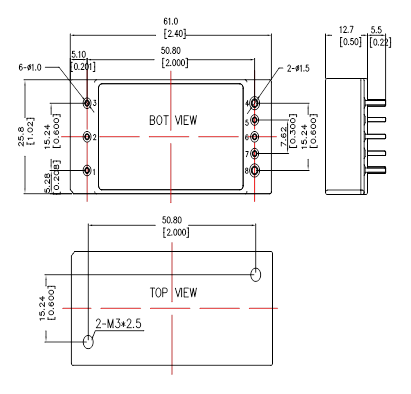

封装尺寸、引脚定义
单位：毫米 [英寸]
误差：x.x ±0.5mm [x.xx in±0.02 in]，x.xx ±0.25mm [x.xxx in±0.01 in] ，特别注明除外。
| 引脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 定义 | VIN+ | EN | VIN- | VOUT- | Sense- | Trim | Sense+ | VOUT+ |
| 功能描述 | 输入正 | 使能 | 输入负 | 输出负 | 输出补偿负 | 电压调节功能 | 输出补偿正 | 输出正 |
| ||||||||
