| 产品特性
负逻辑：EN连接到VIN-，模块正常工作。 正逻辑：EN悬空或者接入高电平，模块正常工作。
61 mm x 25.8 mm x 10.7 mm
i: -40 ~ 85℃ e: -40 ~ 100℃ s/m: -55 ~ 100℃ |
性能规格(at TA=+25℃)
| 型号 | 输入电压范围(V) | 输出 | 效率(%) | ||
| 输出功率(W) | 输出电压（V) | 电压精度(%) | |||
| GJQH60120ET120 | 18~75 | 120 | 12 | ±1 | 91.4 |

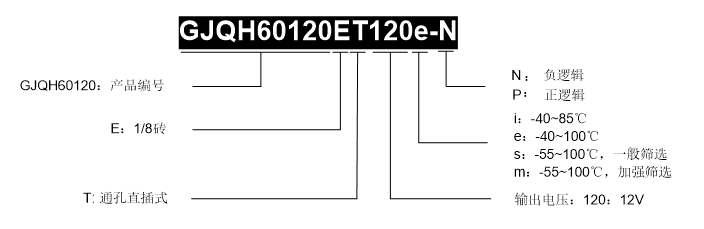

产品命名规则

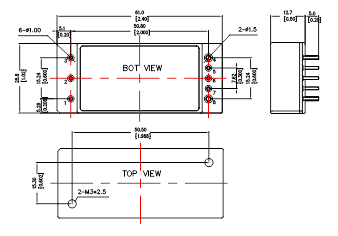

封装尺寸、引脚定义
单位：毫米 [英寸]
误差: x.x ±0.5毫米 [x.xx 英寸. ±0.02英寸.], x.xx ±0.25毫米 [x.xxx 英寸. ±0.010英寸.] , 除非另有说明。
| 引脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 定义 | VIN+ | EN | VIN- | VO- | SENSE- | TRIM | SENSE+ | VO+ |
| 功能描述 | 输入正极 | 使能远程控制 | 输入负极 | 输出负极 | 输出负极电压补偿 | 电压调节 | 输出正极电压补偿 | 输出正极 |
 | ||||||||
