| 产品特性
28V/2.15A
89.0%（28V输入、5V输出、满载） 90.3%（28V输入、6V输出、满载） 90.5%（28V输入、12V输出、满载） 91.0%（28V输入、15V输出、满载） 89.2%（24V输入、24V输出、满载） 90.5%（24V输入、28V输出、满载）
负逻辑：EN连接到VIN-或者低电平模块正常工作 正逻辑：EN悬空或者高电平模块正常工作
i: -40 ~ 85℃ e: -40 ~ 100℃ s/m: -55 ~ 100℃ |
性能规格(at TA=+25℃)
| 型号 | 输入电压范围(VDC) | 输出 | 效率(%) | |||
| 输出功率(W) | 输出电压(V) | 调整率 | ||||
| 线性 (%) | 负载(%) | |||||
| GJQH61060DT050S | 9~40 | 60 | 5 | ±0.5 | ±0.5 | 89.0 |
| GJQH61060DT060S | 9~40 | 60 | 6 | ±0.5 | ±0.5 | 90.3 |
| GJQH61060DT120S | 9~40 | 60 | 12 | ±0.5 | ±0.5 | 90.5 |
| GJQH61060DT150S | 9~40 | 60 | 15 | ±0.5 | ±0.5 | 91.0 |
| GJQH61060DT240S | 9~40 | 60 | 24 | ±0.5 | ±0.5 | 89.2 |
| GJQH61060DT280S | 9~40 | 60 | 28 | ±0.5 | ±0.5 | 90.5 |
产品命名规则

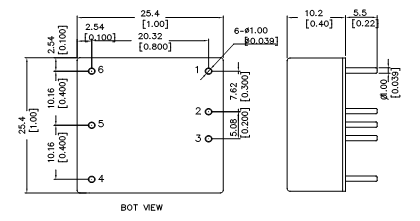

封装尺寸、引脚定义
单位：毫米 [英寸]
误差：x.x ±0.5mm [x.xx in. ±0.02in.]， x.xx ±0.25mm [x.xxx in. ±0.010 in.] 除非有特别注明。
| 引脚 | 1 | 2 | 3 | 4 | 5 | 6 |
| 定义 | EN | VIN- | VIN+ | Vo+ | Trim | Vo- |
| 功能描述 | 使能ON/OFF | 输入负 | 输入正 | 输出正 | 输出电压调节 | 输出负 |
| ||||||
