| 产品特性
负逻辑：EN连接到VIN-或者低电平模块正常工作 正逻辑：EN悬空或者高电平模块正常工作
i：-40 ~ 85℃ e：-40 ~ 100℃ s/m: -55 ~ 100℃ |
性能规格(at TA=+25℃)
| 型号 | 输入电压范围(VDC) | 输出 | 效率(%) | |||
| 输出功率(W) | 输出电压(V) | 调整率 | ||||
| 线性 (%) | 负载 (%) | |||||
| GJQH61015MT050 | 9~40 | 15 | 5 | ±0.5 | ±0.5 | 83.5 |
| GJQH61015MT120 | 9~40 | 15 | 12 | ±0.5 | ±0.5 | 88.5 |
| GJQH61015MT150 | 9~40 | 15 | 15 | ±0.5 | ±0.5 | 87 |
| GJQH61015MT180 | 9~40 | 15 | 18 | ±0.5 | ±0.5 | 88.5 |

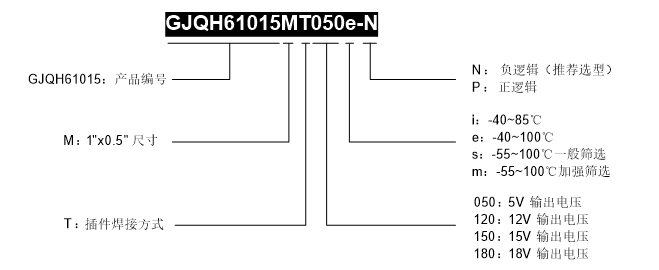

产品命名规则

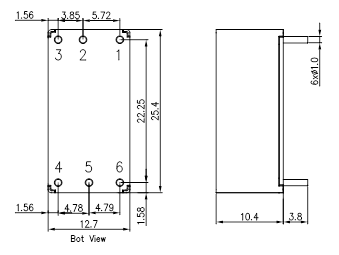

封装尺寸、引脚定义
| 引脚 | 1 | 2 | 3 | 4 | 5 | 6 |
| 定义 | VIN+ | VIN- | EN | VO- | Trim | VO+ |
| 功能描述 | 输入正 | 输入负 | 使能ON/OFF | 输出负 | 输出电压调节 | 输出正 |
| ||||||
