| 产品特性
i： -40 ~ 85℃ e：-40 ~ 100℃ s/m： -55 ~ 100℃ |
性能规格(at TA=+25℃)
| 型号 | 输入电压范围(V) | 输出 | 效率(%) | |||
| 输出功率(W) | 输出电压(V) | 调整率 | ||||
| 线性(%) | 负载(%) | |||||
| GJQH61005GT033 | 9~40 | 5 | 3.3 | ±0.5 | ±0.5 | 77.5 |
| GJQH61005GT050 | 9~40 | 5 | 5 | ±0.5 | ±0.5 | 80.3 |
| GJQH61005GT120 | 9~40 | 5 | 12 | ±0.5 | ±0.5 | 84.8 |
| GJQH61005GT150 | 9~40 | 5 | 15 | ±0.5 | ±0.5 | 84.7 |
| GJQH61005GT180 | 9~40 | 5 | 18 | ±0.5 | ±0.5 | 85.2 |
| GJQH61005GT240 | 9~40 | 5 | 24 | ±0.5 | ±0.5 | 82.1 |
| GJQH61005GT280 | 9~40 | 5 | 28 | ±0.5 | ±0.5 | 82.2 |

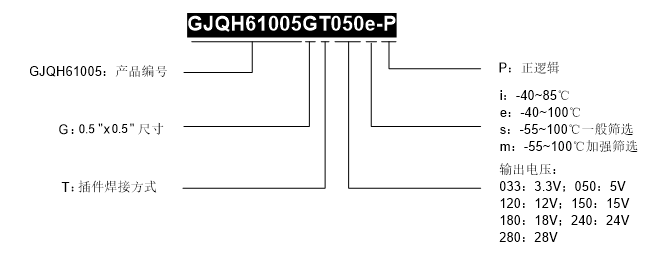

产品命名规则
封装尺寸、引脚定义
单位：毫米
误差：x.x ±0.5mm [x.xx in. ±0.02in.]， x.xx ±0.25mm [x.xxx in. ±0.010 in.] 除非有特别注明。
| 引脚 | 1 | 2 | 3 | 4 | 5 |
| 定义 | VIN+ | VIN- | EN | VO- | VO+ |
| 功能描述 | 输入正 | 输入负 | 使能ON/OFF | 输出负 | 输出正 |
| |||||
