产品特性

• 全国产化

• 输入：200 ~ 425V

• 输出：5V

• 输出功率：350W

• 转换效率：94%(270 V输入，40A输出)

• 内置过温保护

• 输入欠压保护和输入过压保护

• 输出过流保护和短路保护

• 远程控制，逻辑方式：

负逻辑：

   EN_P连接到VIN- 模块正常工作

   EN_S连接到SGND模块正常工作

正逻辑：

   EN_P悬空模块正常工作

   EN_S连接到SGND模块正常工作

• 输入输出隔离电压4242VDC

• 输入输出对基板隔离电压2250VDC

• 标准1/2砖尺寸：

61.0 mm x 57.9 mm x 12.7 mm

• 工作温度范围(基板温度)：

i: -40 ~ 85℃

e: -40 ~ 100℃

s/m: -55 ~ 100℃

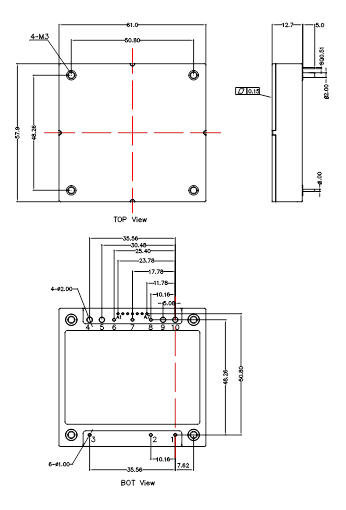

封装尺寸

单位：毫米 [英寸]

误差：x.x ±0.5mm [x.xx in. ±0.02in.], x.xx ±0.25mm [x.xxx in. ±0.010 in.] 除非有特别注明。

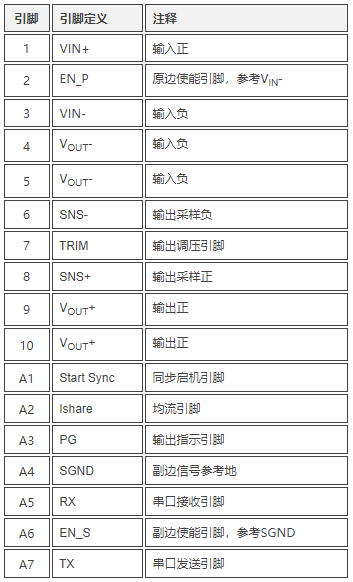

引脚定义
